Sådan gør du uhyggelige Halloween-glødende øjne til mindre end $ 5

Reklame

Vil du krydre dine Halloween-dekorationer i år? Lær hvordan man laver LED-øjne til mindre end $ 5 i dette begynders elektronikprojekt.

Dette er et sjovt projekt, der kan afsluttes på en time. Hvis du har en Arduino starter kit Hvad er inkluderet i et Arduino Starter Kit? [MakeUseOf Explains]Jeg har tidligere introduceret Arduino open source-hardware her på MakeUseOf, men du har brug for mere end bare den faktiske Arduino for at bygge noget ud af det og faktisk komme i gang. Arduino "starter sæt" er ... Læs mere du har muligvis allerede mange af disse komponenter, men ikke rolig, ingen Arduino er nødvendig. Slutresultatet er et sæt batteridrevne LED-øjne, som du kan smide i buskene eller andre genstande.

Sådan ser de ud i mørke:

Hvad du har brug for

• 2 x 5 mm røde lysdioder ($5.27/50) [UK]
• 1 x 27 Ohm modstand ($6.16/100)
• 3 x AA-batterier
• 1 x SPDT-switch ($11.78/20) [UK]
• Assorteret varmekrympeslange ($ 6.29 / sæt) [UK]
• Assorteret 7 / 0,2 tilslutningsledninger($ 8.99 / sæt) [UK]

Samlede omkostninger: $ 44,44. Det er ikke engang tæt på $ 5!

Problemet med at købe elektroniske komponenter online er, at det bliver meget dyrt, hvis du kun vil have en eller to. Det er et meget bedre valg at købe flere af hver vare. Disse dele er nok til at fremstille 20 sæt øjne til en samlet pris på $ 2,22 hver! Du ender også med nogle ekstra komponenter til fremtidige projekter - altid en god ting. Sørg for at tjekke disse elektroniske læringswebsteder Kom i gang med elektroniske DIY-projekter med disse læringsstederAt opbygge vores nørdige ideer har aldrig før været så let. Nu er det tid til at lære DIY elektronik, og dette er vores anbefalede ressourcer til at gøre netop det. Læs mere for flere projektideer.

Værktøj

Du har brug for nogle grundlæggende værktøjer til dette projekt. Du kunne komme forbi med bånd og kabelbånd, men det ville ikke skabe en meget pålidelig forbindelse.

• Trådskærere
• Nåle-tang
• Wire strippers
• Loddemetal-sucker
• Lodde
• Loddekolbe
• “Hjælpende hænder” (UK)

Bare rolig, hvis du ikke ved, hvordan du lodder, vi har vist dig hvordan man kommer i gang Lær hvordan du lodder med disse enkle tip og projekterEr du lidt skræmt af tanken om et varmt jern og smeltet metal? Hvis du vil begynde at arbejde med elektronik, bliver du nødt til at lære at lodde. Lad os hjælpe. Læs mere . Du har måske allerede mange af disse værktøjer, og du kan klare dig uden at have dem alle, men det er et enkelt valg, der skal være hæfteklammer i din værktøjskasse.

Kredsløbet

Dette er et simpelt kredsløb - føl dig ikke truet af det. Der er tilsluttet tre AA-batterier serie (den ene efter den anden). Dette øger spændingen til 4,5 V (hvert AA-batteri er 1,5 V). Tilslutning af batterierne i parallel ville øge strømmen i stedet - dette er ikke nødvendigt, da den minimale spænding, der kræves for at tænde en enkelt LED, er ca. 1,8V – 2,4V, lidt mere end et batteri kan give.

En modstand er nødvendig for at begrænse strømmen, der går til lysdioderne. Tilslut aldrig en LED direkte til strømforsyningen, de vil normalt brænde ud. Der er en sæt formel til beregning af den krævede modstand (selvom lysdioder ofte tolererer en lille forskel). Denne hjemmeside er strålende til at beregne, hvad du har brug for. Hvis du gerne vil bruge flere LED'er eller en anden batteriopsætning, skal du indtaste følgende oplysninger:

• Forsyningsspænding (4,5v i dette tilfælde fra 3 x 1,5 v batterier)
• Spændingsfald over LED - dette er normalt mellem 1,8V og 2,4V
• Ønsket LED-strøm - normalt 20mA
• Antal tilsluttede LED'er

Det retails, du køber dine LED'er fra, angiver ofte disse specifikationer. Trykke Klik for at beregne for at få den modstandsværdi, du har brug for.

Endelig drejer kontakten ganske enkelt kredsløbet PÅ og AF. Du behøver ikke at bruge dette, selvom det sparer batteriets levetid, når det ikke er i brug.

Kabelføring Det

Kontroller først, at der ikke er batterier i batteriholderne! Det kan være farligt at varme op batterier for meget. Lodde batteriholderne sammen, går fra rød til sort til rød. Du skal have et rødt og sort kabel (et i hver ende af dit kredsløb indtil videre) “gratis” for resten af ​​kredsløbet.

Sørg for at skære et stykke varmekrympeslange og skubbe det over tråden Før du begynder at lodde. Du vil have et stykke med en diameter kun lidt større end din ledning - dette giver en dejlig stram "sammenføjning", når den opvarmes. Varmen skal dog ikke opvarmes endnu.

Lod nu modstanden mod anode (langt, positivt ben) på en af ​​modstande.

Lodde rød ledning fra batterierne til modstanden. Det kan være lidt vanskeligt at lodde direkte til komponentbenene. Sørg for, at din loddejernspids er fin og ren. Det kan hjælpe med at arkivere komponentbenene lidt, hvis det bliver vanskeligt. Brug et stykke varmekrympeslange længe nok til at dække hele modstanden, men opvarm det ikke endnu.

Lod nu katode (kort, negativt ben) af lysdioden til anoden til den næste lysdiode - du ønsker måske at bruge en lille ledningslængde for at få mere fleksibilitet i positioneringen, når du er færdig. Lod derefter en anden ledning til katoden i den anden LED - dette går til kontakten. Sørg for at skære dit varmekrympeslange og placere det over ledningerne Før lodning, men opvarm det ikke endnu.

Lod nu denne ledning til midten stik på kontakten:

Glem ikke varmekrympeslangen!

Endelig loddes den sidste sorte ledning fra batteripakkerne til ethvert udvendigt ben på kontakten - det betyder ikke noget, hvilken.

Test

Inden du opvarmer alle varmekrympeslanger, skal du indsætte dine batterier og kontrollere, at alt fungerer. Kontakten skal tænde og slukke lysdioderne, og lyset wiggling og poking af komponenterne bør ikke forårsage, at kredsløbet skærer ud.

Hvis kredsløbet ikke fungerer, skal du ikke bekymre dig! Der er nogle enkle fejlfindingstrin, du kan prøve:

• Sørg for, at batterierne er fuldt opladet.
• Tænd for kredsløbet.
• Kontroller dobbelt, at alle forbindelserne er loddet korrekt.
• Dobbeltkontrol, at kredsløbet er tilsluttet korrekt.

Hvis alt fungerer, skal du tage batterierne ud og opvarme varmekrympeslangen. En hårtørrer er fremragende til dette, selvom et loddejern kan gøre jobbet i en klemme. Vær forsigtig med at bruge en varmluftspistol, da den intense varme kan smelte plastkomponenterne.

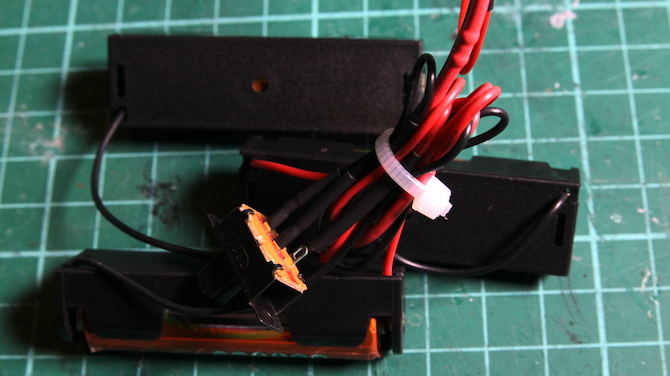

Det kan være en god ide at binde ledningerne op med et lille kabelbinding. Gør dette med kredsløbet tændt for at sikre, at du ikke strammes for meget og potentielt bryder kredsløbet.

Nu er det kun tilbage at passe det til dit projekt. Sådan ser de ud i mørke - temmelig cool:

Varm lim fungerer godt til en stærk, men ikke permanent fastgørelse, skønt tape kan fungere lige så godt.

Nu hvor du er en lodning ninja, kan du gå videre til mere komplekse projekter som disse Arduino frights 8 fantastiske Halloween frights du kan gøre med en ArduinoDet er sjovt at lære elektronik med en Arduino, men at bruge en til at skræmme livet ud for at narre eller behandle børn er bare helt himmelsk. Læs mere . Se på disse fantastiske husindretning ideer 10 Techie Halloween-dekorationer, gadgets og legetøjMed den 31. oktober, der lurer, kan du overveje at bestille et par Halloween-dekorationer og gadgets for at skræmme dine venner og familie. Vi har samlet nogle af de mest nedkølede redskaber - læs videre, hvis du tør! Læs mere , og sørg for at tjekke, hvordan du gør det synkroniser dine hjemmelys og musik Sådan synkroniseres hjemmelys og musik til HalloweenUanset om du er vært for en Halloween-fest, eller du vil have det fedeste hjemsøgte hus i nabolaget, er det vigtigt at få dine lys til at blinke til musik og lydeffekter. Læs mere - det er fantastisk!

Har du lavet noget efter at have fulgt denne tutorial? Jeg ville meget gerne vide det i kommentarerne herunder!
