At gøre et hjemmeforbedringsprojekt på egen hånd er ikke altid en simpel sag. Nogle gange virker det enkelt nok, når du kommer i gang, men inden du ved det, er du klar over, at hvis du lige havde taget ordentligt målinger og planlagt din renovering i en lidt mere detaljeret forudgående tid, det ville have sparet en hel masse hovedpine.

Da jeg tilfældigvis har et DIY-projekt, som jeg planlægger i år, havde jeg brug for et program, der ville hjælpe mig med at planlægge hele projektet. Det pågældende projekt er en kælderrenovering. Jeg planlægger at konvertere vores kælder til en færdig kælder, med både et soveværelse og et vaskerum.

Før jeg kom i gang med at lægge min plan, tog jeg alle de rummålinger, der var nødvendige for at placere sammen en god skitse af rummet, så jeg kunne planlægge vægge, møbler og resten af ​​huset projekt. For at gøre dette havde jeg brug for software, der kunne lade mig tegne rummet ved hjælp af alle disse målinger.

Der er en masse CAD-applikationer, vi har dækket her hos MUO, inklusive Angelas

gennemgang af LibreCAD Gratis CAD-tegning til Linux, Windows & Mac ved hjælp af LibreCADLibreCAD Beta 4 er en gratis 2D open source CAD-klient, der kan bruges til alle former for 2D-design, herunder arkitektoniske planer, teknisk udkast, grafisk design og design af mekanisk dele. Det... Læs mere , som jeg brugte til lidt af indretning 6 tip til at få mest muligt ud af LibreCAD gratis CAD-softwareAt finde et godt, gratis CAD-tegningsprogram er ikke en let opgave. Der er masser af gode 2D CAD-programmer derude, som TurboCAD eller AutoCAD, men hvor mange kvalitetsindstillinger er helt gratis? Der ... Læs mere såvel. Derefter har vi i tagectory dækket apps som BabyCAD og DesignYourRoom DesignYourDorm: Online 3D-interiørdesignværktøj til studerende Læs mere . Jeg synes dog, at den absolut bedste anvendelse til at "skitsere" et rumdesign som dette er åbenlyst SketchUp!

Planlægning af dit DIY-projekt med sketchup

For et stykke tid tilbage dækkede jeg SketchUp 7.1 for at oprette 3D-bygninger til Google Earth. Det var meget tydeligt for mig dengang, at SketchUp var noget ret imponerende CAD-software, skabt med den almindelige bruger i tankerne. Det er nemt at bruge, meget let at lære, og de ting, du kan gøre med værktøjet, konkurrerer med mange betalte tegningsprogrammer derude. Til specielt renovering af DIY-rum tilbyder SketchUp en masse værktøjer, der gør det ideelt til jobbet.

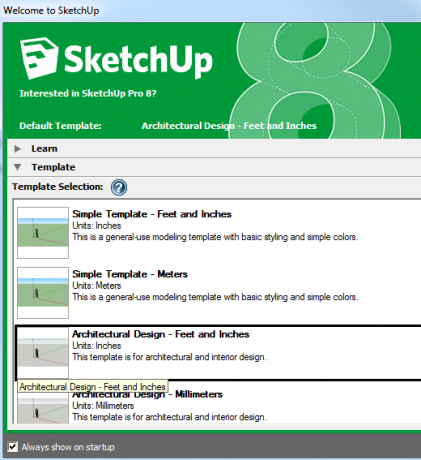

I dag er det nu SketchUp 8. Når du først lancerer softwaren, er velkomstskærmen den samme som den var tilbage i version 7.1 - hvor du kan vælge startskabelonen, der skal bruges til dit projekt. I mit særlige tilfælde gik jeg efter arkitektonisk design til at tegne rumplanen.

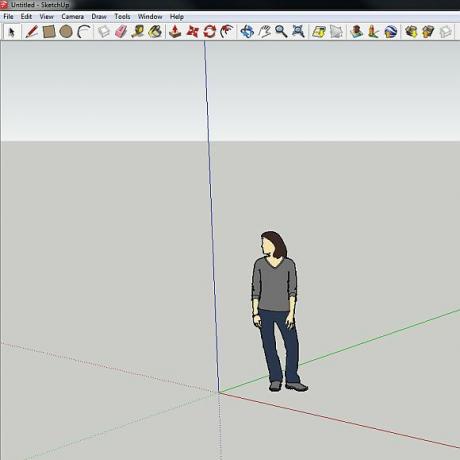

Når du først starter med din tegning, finder du en kvinde, der står ved krydset X, Y, Z, koordinatet. Dette er dit udgangspunkt for tegningen.

Klar til at komme i gang? Som jeg sagde, er læringskurven overhovedet ikke stejl. Klik bare på rektangelværktøjet i menuen, og klik og slip et hjørne af rektanglet. Klik derefter på og slip det næste hjørne langs den samme akse, hvor du vil placere din væg. Til sidst tegner du det tredje punkt for at placere rektanglet langs din valgte anden akse. Dette kan være lidt vanskeligt, så leg rundt med markørbevægelsen for at få rektanglet til at justere med den ønskede akse.

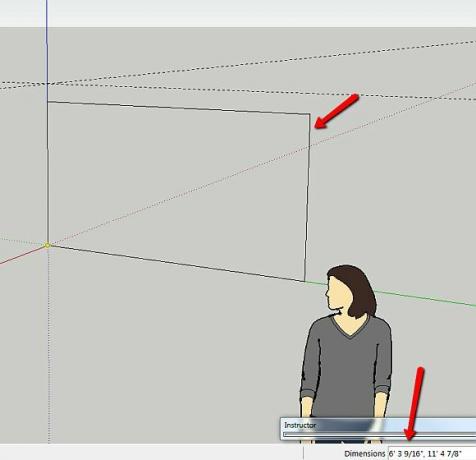

Husk, når du lægger væggene op, at du kan se den faktiske længde på væggen i det nederste højre hjørne af designskærmen. Ved hjælp af disse målinger var jeg i stand til hurtigt at lægge de ydre kældervægge ud ved hjælp af de dimensioner, som jeg havde taget tidligere.

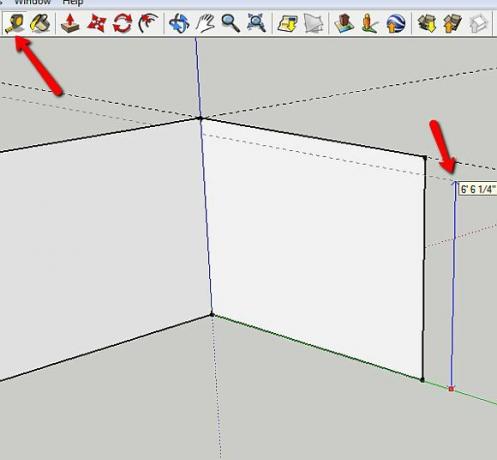

En anden dejlig funktion er Tape measure tool. Du kan bruge dette værktøj til at klikke fra en hvilken som helst position og måle en afstand i en hvilken som helst markering. Når du bringer målebåndet op, ser du en prikket retningslinje tilknyttet det. Dette er virkelig cool til indstilling af væg- eller genstandshøjder, før du trækker dem ud.

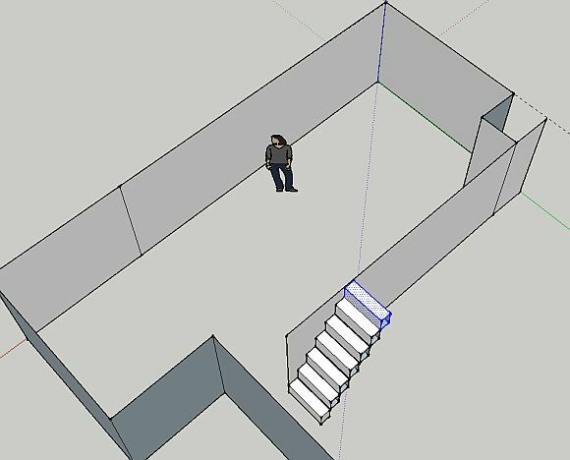

I løbet af mindre end 15 til 20 minutter var jeg i stand til at færdiggøre de ydre vægge i vores fremtidige færdige kælder. Vil du vide, hvordan du trækker trappen? Det er let, bare tegne et rektangel og derefter bruge push / pull-værktøjet i menuen til at strække det til et langt, firkantet rektangel. Bare kopier og indsæt hvert trin og placer dem kant til kant.

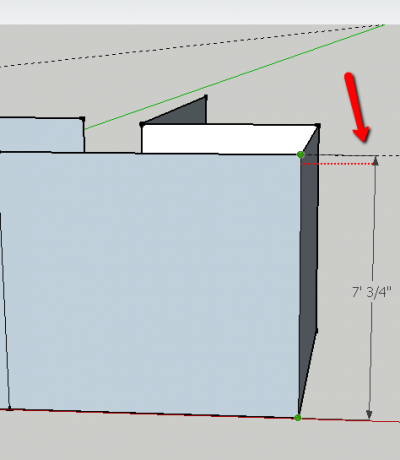

Hvis du vil oprette målevejledninger, der skal bruges, så bygger du dit projekt senere, kan du bruge den nifty "Dimensioner”Værktøj i menuen Værktøj. Kør bare din markør langs den kant, som du vil vise målingen for, og dimensionen springer ud, ligesom du ville se på professionelle tegninger.

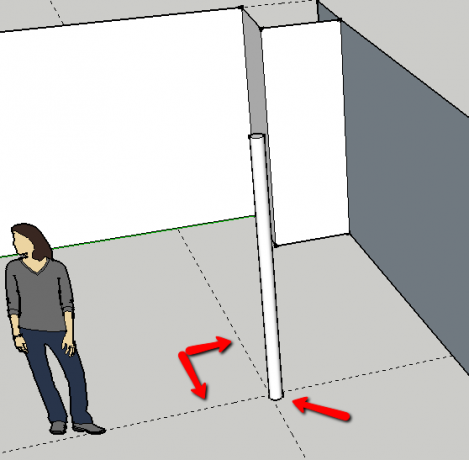

En nyttig måde til omhyggeligt at trække i stationære genstande midt i et rum er at foretage målinger til objektet fra to vægge. Derefter, på din SketchUp-tegning, er alt hvad du skal gøre at bruge værktøjet Målebånd til at tage disse målinger fra de vægge, du har bygget. Hvor linjerne skærer hinanden, er det sted, hvor du har brug for at tegne det objekt. I mit tilfælde er genstanden en stang fra gulvet til loftet.

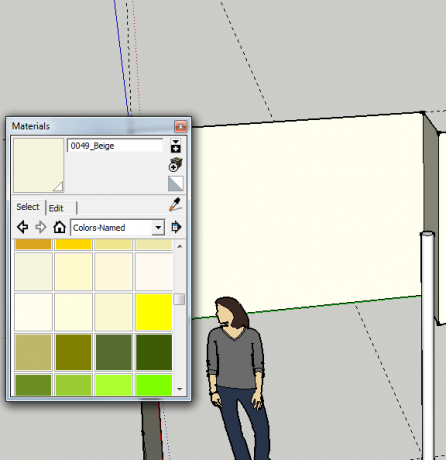

Når du har fået dit nye værelse tegnet, kan du lege med vægfarver bare for at se, hvordan forskellige farvedesign fungerer. Du kan gøre dette ved at klikke på Værktøjer og “Malespand“, Vælg den farve, du vil prøve, og klik derefter på den overflade, du vil male.

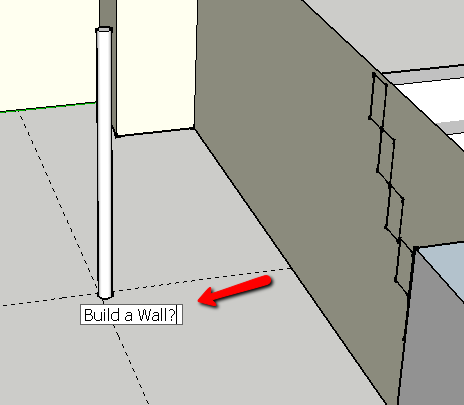

Under Værktøj, kan du også bruge tekst eller 3D-tekst til at tilføje noter overalt på din tegning.

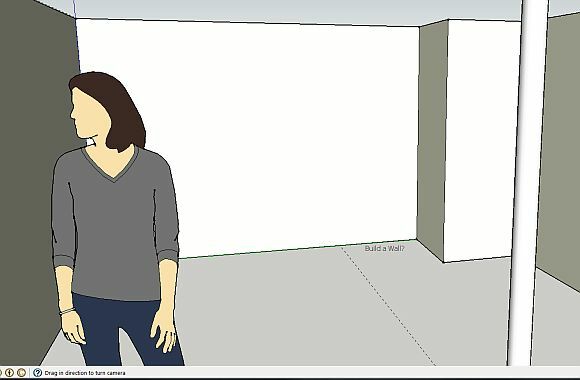

Jeg tror også, at en af ​​mine absolutte yndlingsfunktioner er “Gå”Værktøj under Kamera menuindstilling. Dette er et rigtig cool værktøj, der giver dig mulighed for at placere en markør hvor som helst i det design, du har oprettet, så du kan se på, hvordan dit nye værelse ser ud fra jordoverfladen, som om du går gennem rummet dig selv.

Det er interessant at se et design fra denne vinkel, snarere fra bare en overhead-designvisning som de fleste CAD-systemer. Ved hjælp af denne visning kan du kigge på forskellige gange eller rumlayouts for at sikre dig, at rummet virkelig ser ud, som du forventer, at det skal, når du er færdig.

Den gode ting er, at hvis du har taget nøjagtige målinger af alt, vil denne "gå rundt" -visning give en ret præcis repræsentation af, hvad du kan forvente.

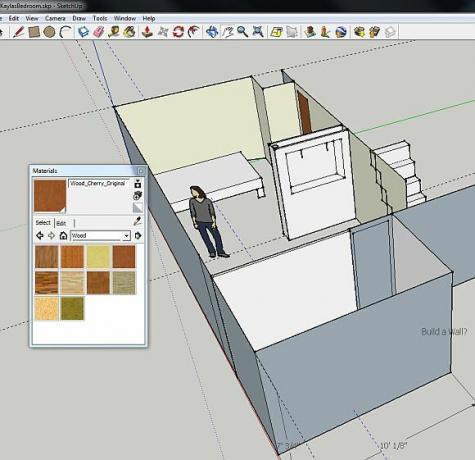

Under din DIY-renoveringsdesignproces, glem ikke at bruge Paint Bucket-værktøjet til også at tilføje de rigtige materialer til ting som gulve og døråbninger. At få døren til træ i din tegning får hele layoutet til at se tættere på virkeligheden, og det vil hjælpe dig med at forestille det udseende, du faktisk går efter.

Som du kan se, går SketchUp ud over bare at designe et DIY-projekt. Det giver dig mulighed for at teste forskellige farver og materialer, det giver dig mulighed for at bevare den nøjagtighed og dimensioner, du forventer af et professionelt design, og det giver dig mulighed for at se på dit projekt fra jorden - hvilket er omtrent så tæt på en realistisk simulering af dit projekt, som du kan forvente at få med en computer.

Kan du tænke på nogle seje projekter, som du gerne vil bruge SketchUp til? Har du nogensinde brugt SketchUp til nogen af ​​dine egne projekter? Del dine oplevelser og feedback i kommentarfeltet nedenfor.
