Sådan opretter du dine egne Ethernet-kabler

Reklame

Da jeg først ansøgte om at være forfatter her på MakeUseOf, var en af ​​de ting, jeg foreslog, og ville se mere af, hardwarebaserede artikler. Jeg mente ikke nødvendigvis, at vi skulle dække den nyeste type harddiske eller de bedste MP3-afspillere derude, ligesom bloggen Gizmodo gør det, men bare at vi skal give tip til alle aspekter af computere, hvad enten det er webbaseret, softwarebaseret eller hardwarebaseret.

Jeg ville præsentere for dig, vores dejlige læsere, med tilgængelige og nyttige tip til hacking af din hardware, til forhåbentlig udvide din ekspertise eller vække din interesse for noget andet end hvad MakeUseOf normalt dækker. For min første hardware-artikel er det derfor kun korrekt for mig at vælge et emne, som mange mennesker ville være bekendt med med, baseret på teknologi, som de fleste mennesker, hvis ikke alle vores læsere, ville have i deres hjem: Ethernet kabler.

Nu undrer du dig måske over, hvorfor du nogensinde skulle have brug for at vide, hvordan du opretter dine egne Ethernet-kabler. Nå, lad mig spørge dig dette: Når du ser på dit Ethernet-kabel, spoles det i spoler, fordi det er meget for langt? Er den lille fane på toppen nogensinde faldet af og gjort dit kabel nytteløst? Ser dit kabel helt fint ud, men af ​​en eller anden underlig grund fungerer det bare ikke? Nå, så kan denne artikel være nyttig for dig.

Med hensyn til mig selv arbejder jeg på et teknologicenter, der dagligt beskæftiger sig med netværkskabler, og vi sælger også disse kabler til vores kunder. Mange af disse kabler, vi sælger, er dem, vi laver og tester os selv, så at vide, hvordan man opretter et Ethernet-kabel, er en nødvendig færdighed. Nu vil jeg videregive denne færdighed til dig.

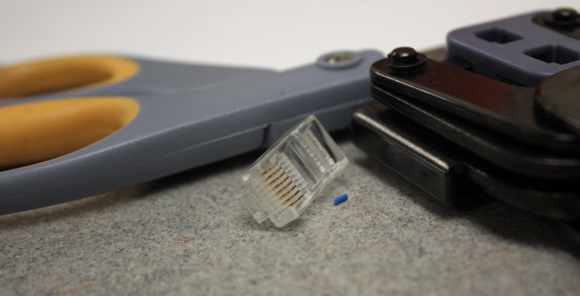

Materialer:

1. Saks

2. Et Ethernet-krympeværktøj - ikke meget dyre. Jeg kiggede det op online, og du kan finde nogle til under ti dollars, selvom de fleste er omkring 15-20 dollar.

3. Ethernet-stik - Disse er heller ikke meget dyre. En pose på halvtreds vil gå omkring ni dollars på Amazon.

4. Enten en spole af cat5e-kabel, eller et eksisterende Ethernet-kabel-On Froogle, Har jeg set 100ft spoler af Cat5e-kabel gå for så lidt som $ 3.

Valgfri: Wirecutters. Jeg bruger bare en saks.

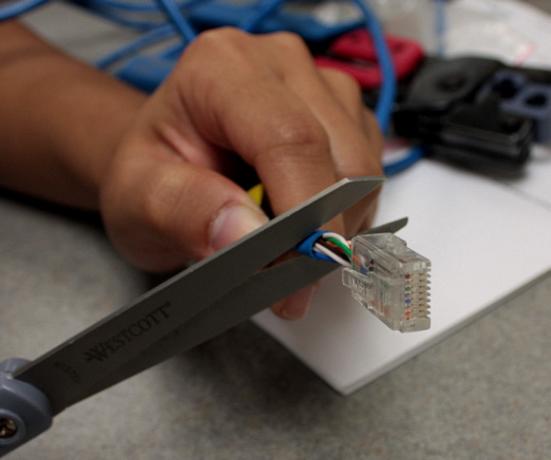

For det første, hvis du blot forkorter dit kabel, skal du skære dit kabel til, hvor længe du har brug for det, plus to eller tre tommer ekstra, i tilfælde af at du klarer det. Hvis du opretter et helt nyt kabel fra en spole, skal du klippe dit kabel med en margen på cirka fire til seks tommer. Hvis du lige udskifter stikket, skal du bare afbryde stikket.

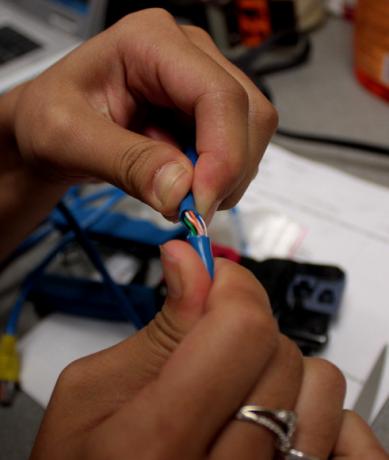

Nu når du har en ren, skåret ledning, skal du foretage et snit omkring en tomme ned. Du kan bruge en trådskærer, der er specielt lavet til at skære Ethernet-ledninger, men jeg foretrækker bare at bruge et saks. Vær dog meget forsigtig med ikke at skubbe nogen af ​​ledningerne inde, ellers bliver du nødt til at afskære hele tingene og starte igen. Lav et par lavt snit hele vejen rundt, og træk derefter gummihylsteret fra hinanden; dette er den sikreste måde at afskære kabinettet uden at beskadige de indvendige ledninger.

Som du kan se, indeholder kabinettet fire sæt med to snoede ledninger, en ensfarvet og en stribet farve. Når du har trukket kabinettet helt af, skal du trække ledningerne fra hinanden og rette dem ud så godt du kan med bare dine fingre. Brug af et værktøj på dette tidspunkt ville være for risikabelt, fordi du ikke ønsker at risikere at skade de indvendige ledninger.

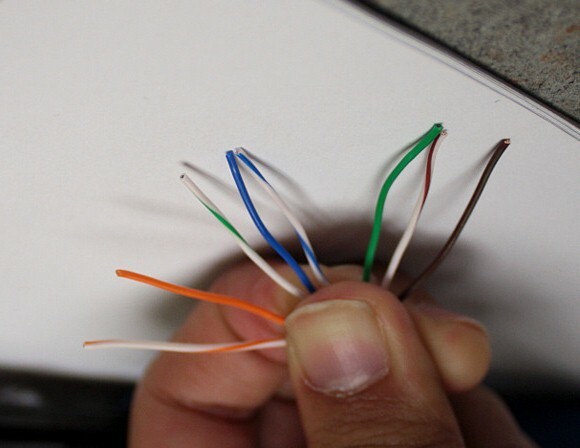

På billedet ovenfor kan du se den rækkefølge, hvor ledningerne skal arrangeres. Hvis du ikke kan se tydeligt fra billedet, skal rækkefølgen være fra venstre til højre, hvid / orange, orange, hvid / grøn, blå, hvid / blå, grøn, hvid / brun, brun. Luft ledningerne ud, og sørg for, at de er så lige som muligt, og linér dem derefter op, så ledningerne ligger flade ved siden af ​​hinanden, idet du bevarer den rækkefølge, du arrangerede dem i. Placer tommelfingeren godt over de indlagte ledninger, og fastgør dem effektivt i rækkefølge på plads.

Hvis tipene på ledningerne ikke engang er i hinanden, skal du snip dem, så tipene danner en lige linje, men pas på ikke at skære for meget. Du har brug for lidt overskydende ledning for at skubbe ind i stikket, som du vil se senere.

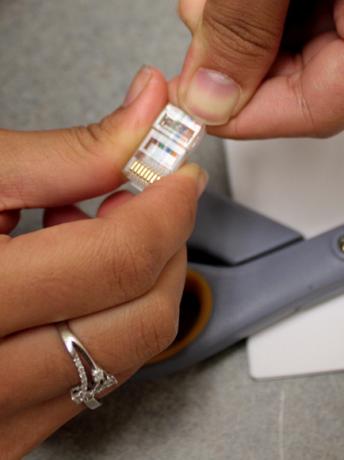

Tag nu dit stik op, og sørg for, at den flade side vender opad. Hvis du ser på stikket, kan du se, at der er et tydeligt spor for hver ledning helt i spidsen af ​​stikket. Hold tommelfingeren meget fast over ledningerne, skub ledningerne ind i stikket, og vær meget forsigtig med ikke at lade ledningerne glide ud af orden eller blive forkert justeret.

Fortsæt med at skubbe ledningerne ind, indtil spidserne berører den øverste kant af stikket. Se gennem spidsen af ​​stikket, og hvis du kan se kobberens indvendige dele af hver ledning, har du skubbet ledningerne langt nok ind. Ellers kan du prøve at justere den forkert tilpassede tråd ved hjælp af en pincet eller en tang, eller tage hele bundten ud og prøve igen.

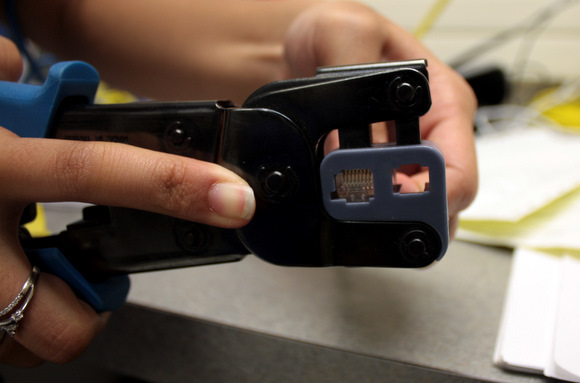

Når du har sørget for, at alle ledninger er korrekt monteret i stikket, skal du tilslutte stikket til det matchende hul i Ethernet-crimperen. Press så hårdt ned som muligt, og du skal høre lidt plastisk revner. De fleste Ethernet-krympere har en fjeder, der, når den udløses af presning, ikke frigøres, før der er tilstrækkeligt tryk påført. Ellers skal du bare klemme så hårdt som du kan i cirka 10-20 sekunder og derefter overveje at dit Ethernet er klemt.

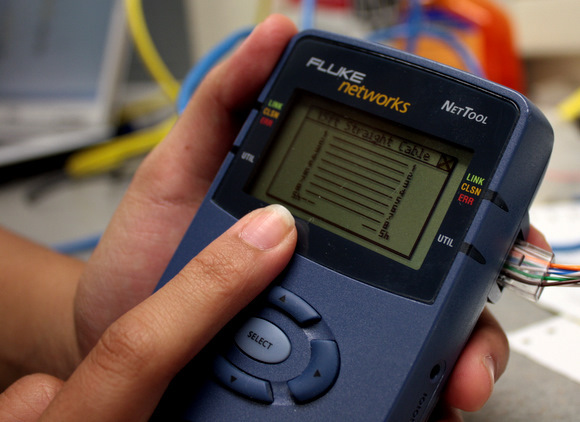

Nu er du stort set færdig med at konstruere din Ethernet-ledning. Det sidste trin er at teste det. Hvis du har et Netværktøj, kan du teste, om Ethernet er tilsluttet korrekt ved hjælp af Netværktøjet. På billedet er alle linjerne parallelle og ubrudte, undtagen den sidste, og dette betegner et korrekt kablet og fungerende Ethernet. Hvis en eller flere af ledningerne krydses med andre ledninger, har du sandsynligvis arrangeret de farvede ledninger forkert Bestil inden du skubber dem ind i stikket, eller ledningerne arrangerede sig selv, mens du monterede stik. Hvis en eller flere af linierne er brudt, er dine farvede ledninger enten beskadiget eller ikke skubbet langt nok ind i stikket.

Hvis du ikke tilfældigvis har et Netværktøj, er den nemmeste måde for dig at teste dit nye Ethernet-kabel at tilslutte det, hvor du normalt vil tilslutte Ethernet-kablet for at få en kabelforbundet internetforbindelse. Kontroller, om din internetforbindelse er tilsluttet, og hvis den ikke gør det, skal du slå hovedet af og prøv igen. Ellers kan du gennemse lidt og fejre, fordi du lige har lavet dit første Ethernet-kabel! (forresten, hvis du opretter et helt nyt kabel fra bunden, skal du sætte et stik i den anden ende ved hjælp af de samme instruktioner, før du har lov til at fejre)

Måske har du fundet denne artikel oplysende, og tænkte, at det kunne være et interessant weekendprojekt at prøve. Måske tror du, at dette bare er ubrugelig viden, der aldrig vil blive taget i brug. Uanset hvad vil vi meget gerne vide, hvad du synes om disse hardwareartikler, og hvad du gerne vil se fra os i fremtiden. Efterlad os dine kommentarer, og fortæl os, hvor vi skal hen herfra!

Billedkredit: The_Jorr
